Stromsummen-Antennen-Berechnung

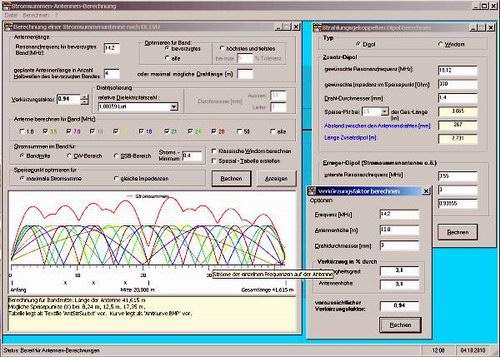

Das 'Stromsummen-Antennen-Berechnung'-Programm dient zur Berechnung von Stromsummen- und Windom- Antennen nach DL1VU für die Amateurfunkbänder der Kurzwelle. Dabei wird die Antennenlänge und eine Auswahl der günstigen Einspeisepunkte und deren Impedanzen berechnet. Die Speisung dieser Allband-Antenne erfolgt über Koaxkabel plus Balun oder über eine Flachbandleitung ('Hühnerleiter'). Die klassische Eindrahtspeisung ist bei einer Verwendung als Empfangsantenne natürlich auch möglich, ist aber bei Sendebetrieb wegen TVI nicht zu empfehlen. Ich (DG0KW) möchte hiermit Karl H. Hille, DL1VU, für sein freundliches Einverständnis zu diesem Programm danken.

Überblick

Programmname	: Stromsummen-Antennen
Autor	: DGØKW, Klaus
Status	: Freeware, sh. beiliegende Dokumentation

Systemvorraussetzungen

Betriebssystem

: Windows

Download:

Was ist neu seit der Version 1.0.2 ?

Die Berechnung einer klassischen Windom-Antenne ist nun möglich.
Bei der Berechnung des Speisepunktes kann jetzt zwischen maximaler Stromsumme oder möglichst gleichen Impedanzen gewählt werden.
Der Verkürzungsfaktor der Antenne kann vorab aus der Frequenz, dem Drahtdurchmesser und der Antennenhöhe berechnet werden. Das Ergebnis stellt einen Mittelwert aller bekannten Messreihen und eigener Messungen dar.
Ein strahlungsgekoppelter zusätzlicher Dipol kann jetzt berechnet werden. Dadurch wird die Antenne, um ein weiteres Band ergänzt, zur echten Allbandantenne. Eine Möglichkeit nicht nur für Stromsummenantennen.
Das 50 MHz-Band kann jetzt berechnet werden.
Das Pruning (Optimieren) der Antenne kann durch die Berechnung der Längenänderung vereinfacht werden.
Eine außerhalb der vorgegebenen Amateurfunkbänder liegende Frequenz kann als Zusatzband mit in die Berechnungen einbezogen werden. Dadurch sind Berechnungen von Antennen auch im 60m-, CB-, 4m- und 2m-Band möglich.
Die Berechnung von Dipol- u. endgespeisten Langdraht- Antennen ist möglich.
Die berechneten Längen einer Antenne kommen dem praktischen Längen auf +/- 0,25 m oder weniger nahe.
Durch die Vorgabe eines Minimum-Wertes der zur Berechnung heran gezogenen Stromsummen können ungünstige Speisepunkte gleich ausgeschlossen werden.
Der Speisepunkt der Antenne kann durch manuell eingegebene Abstände überprüft werden.
Frequenzbänder können aus der Berechnung ausgeschlossen werden. (Ergebnisse werden aber trotzdem angezeigt)
Die Programmabläufe und Berechnungen wurden weiter optimiert und durch weitere praktische Messungen überprüft.
Der Hilfe-Text wurde überarbeitet.
Die Beschriftung der KW-Bänder erfolgt nun farbig.
Die Ergebnisausgabe wurde übersichtlicher gestaltet.

Stromsummen-Antennen v1.1.0 (2,3 MB) (18.04.2010)
